简述
S5542SP是一款集成高精度非隔离LED恒流和开关调色温控制功能的芯片。芯片工作在电感电流临界模式,适用于85~264Vac输入电压的非隔离降压型LED恒流调色电源。 S5542SP无OVP,可超频使用,专用于DOB调色温方案。 S5542SP芯片内部集成了500V功率开关,采用高压JFET供电技术,无需VCC电容和启动电阻,节约了外围成本。
优势

    无VCC电容、无启动电阻

    内置500V功率开关

    无OVP,可超频使用

    ±3% LED 输出电流精度

    过热调节功能

    LED短路保护

    芯片供电欠压保护

    调色顺序:L1-L2-(L1+L2)/2

    VCC脚耐压67V,无需供电电阻

    内置40V开关管,无需外挂开关管

    内置计时器,保证保持时间的一致性

    同步性能好,快速切换时间0.2S 以内

应用领域
  • LED 双色球泡、简灯等

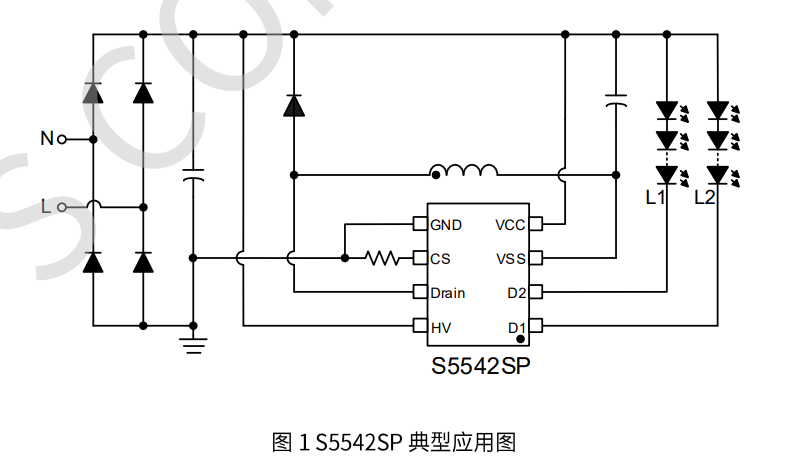

典型应用原理图

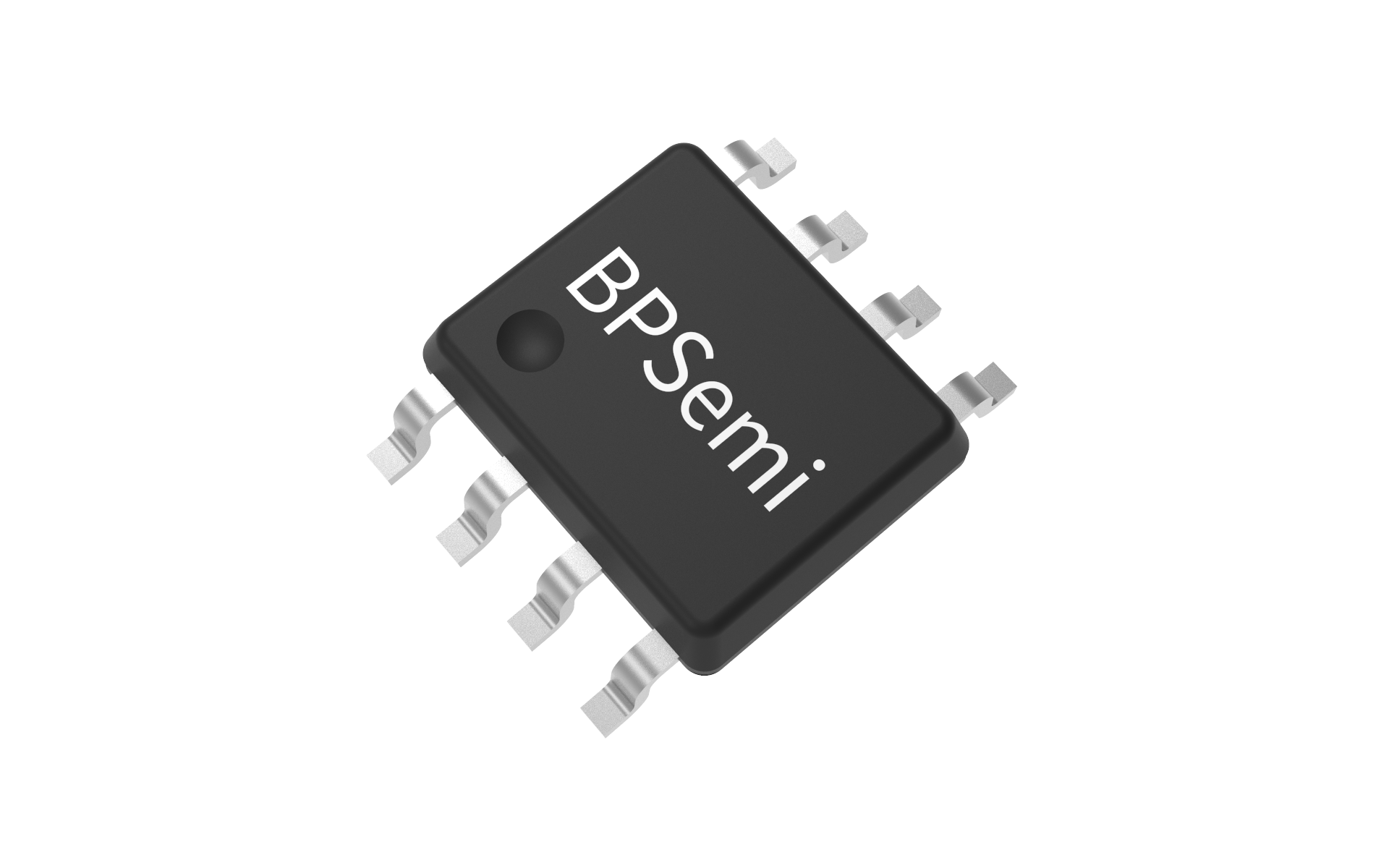

封装
技术文档
文档类型 标题 类型 文件下载
规格书 S5542SP pdf 简易版 完整版
