简述
S4165M是带记忆功能的墙壁开关调亮度专用芯片,输出三段PWM信号,与带PWM控制口的开关主控芯片配合使用。内部设定状态切换窗口时间Tsw,典型值为6.4S,关灯时间超过状态切换窗口时间芯片会记住关灯前的状态,下次开灯时直接呈现关灯前的状态;关灯时间小于状态切换窗口时间开灯可以实现亮度调节,增加了使用的便利性 芯片集成EEPROM存储单元,多位存储单元的几余的设计确保数据长时间存储及电源的开关次数。 S4165M PWM信号频率可通过外围调节,可以兼容隔离非隔及线性等多种应用需求。通过检测交流信号来判断开关机,确保开关切换状态的同步性。
优势

    开关三段调光,输出PWM信号:100%50%12%

    带状态记忆功能,使用更加便利状态存储时间超过10年

    开关次数可达10万次以上 (记忆功能正常)

    PWM信号频率外部可调,兼容多种调光方案

    1S内开关两次复位,解决不同步问题

    状态切换窗口时间内部计时6.4S

应用领域
  • 墙壁开关调亮度LED电源

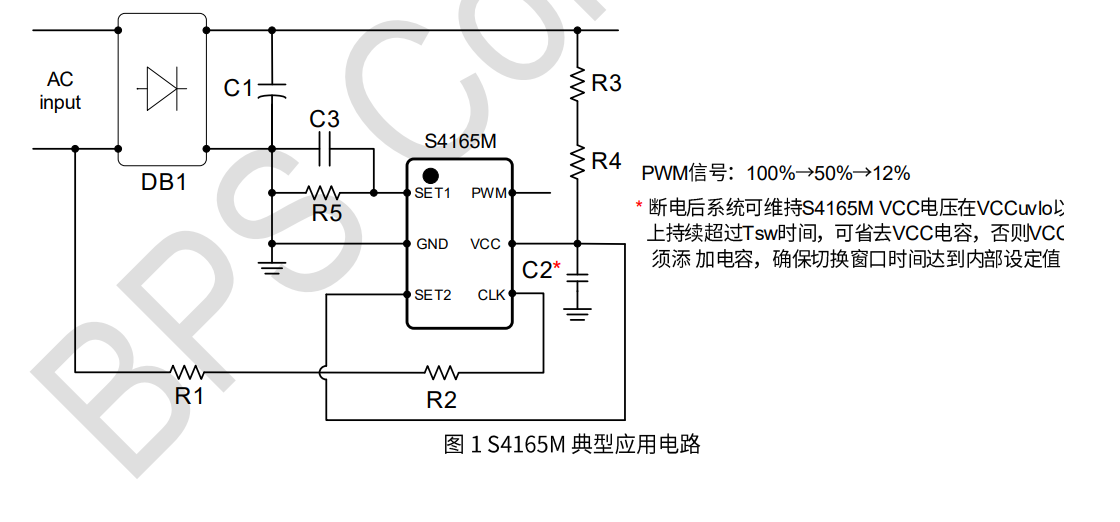

典型应用原理图

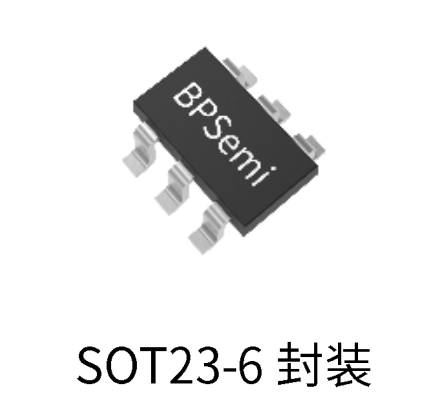

封装
技术文档
文档类型 标题 类型 文件下载
规格书 S4165M pdf 简易版 完整版
