简述
S4223MD是一款带记忆功能的开关调色调亮控制器,集成两个开漏输出控制端口P1/P2,可以控制双路/四路电源实现三段带记忆的功率叠加开关调色调亮(混色时亮度变化)芯片内部设定状态切换窗口时间 TSW,典型值3.3S。关灯时间小于状态切换窗口时间开灯切换色温;关灯时间超过状态切换窗口时间芯片会记住关灯前的状态,下次开灯时直接呈现关灯前的状态,增加了使用的便利性。 S4223MD通过检测AC信号判断开关机状态,根据内部逻辑控制后端电源的启动和关闭,确保多个电源同时应用时的逻辑一致性,光源铝基板漏电情况下状态仍可正常切换。
优势

    控制双路/四路电源实现功率叠加开关调色调亮调色顺序:L1L2L1+L2

    带状态记忆功能,使用更加便利

    状态存储时间超过10年

    开关次数可达10万次以上 (记忆功能正常)

    内置1S内开关两次复位功能

    状态切换窗口时间内部计时3.3S

    光源铝基板漏电情况下可正常切换状态

应用领域
  • 中大功率调色温吸顶灯电源

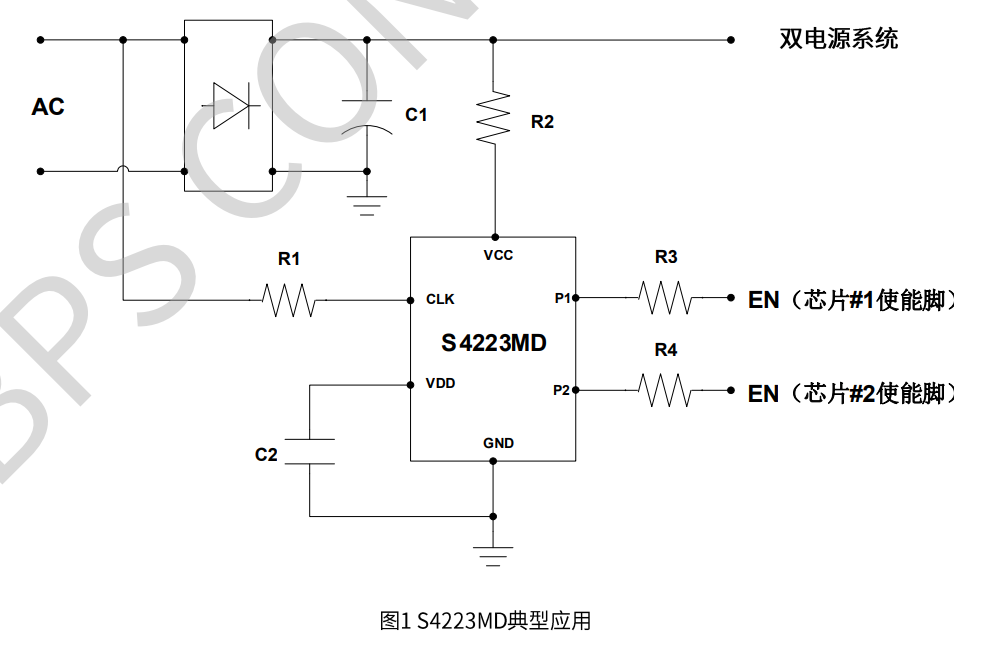

典型应用原理图

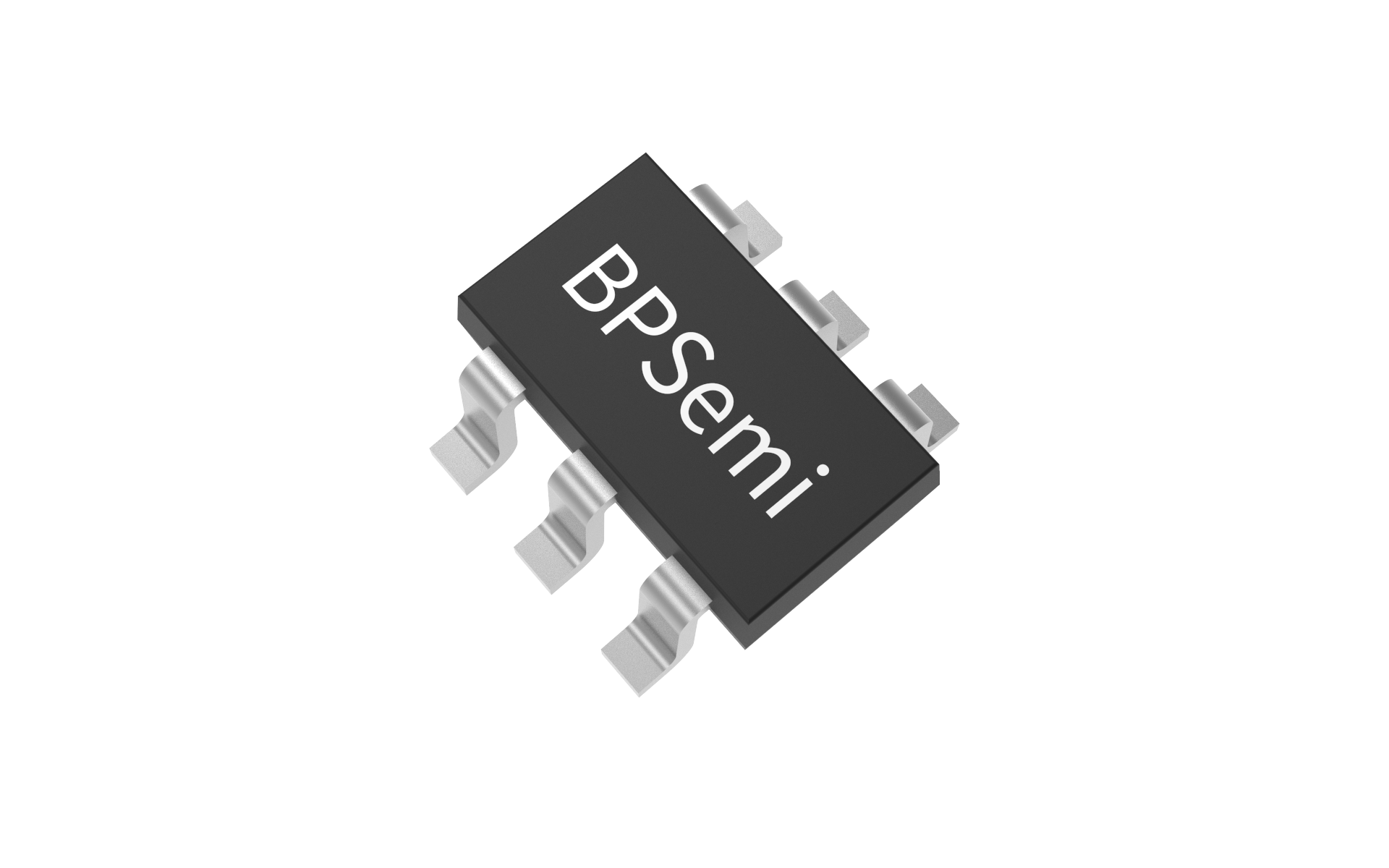

封装
技术文档
文档类型 标题 类型 文件下载
规格书 S4223MD pdf 简易版 完整版
