简述
BP2509是一款恒压恒流控制芯片。恒流状态下芯片工作在电感电流临界连续模式，恒压状态下芯片工作在电感电流断续导通模式，适用于85Vac~265Vac全范围输入电压的非隔离电源。 BP2509芯片采用电压电流控制技术，不需要环路补偿电容，即可实现优异的恒压恒流特性，极大的节约了系统成本和体积。
优势

    • 集成高压启动和供电电路

    • 非隔离系统Buck 恒压恒流输出

    • PWM/PFM、准谐振多模式控制

    • ±3%输出电压精度

    • ±5%输出电流精度

    • 内置软启动

    • 线电压补偿

    • 逐周期限流

    • 输出短路保护、CS开路保护、过温保护

应用领域
  • 非隔离辅助电源
  • 电机驱动电源
  • LED驱动电源

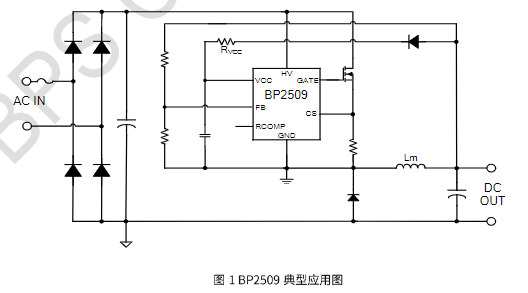

典型应用原理图
封装
技术文档
文档类型 标题 类型 文件下载
规格书 BP2509 pdf 简易版 完整版
